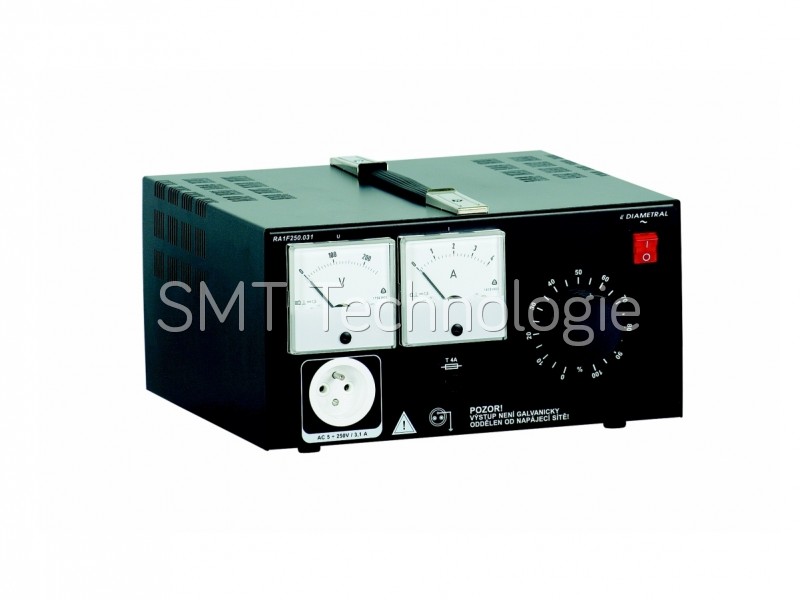

51037 Stolní autotransformátor RA1F250.031

Autotransformátor RA1F250.031 je vybaven jedním regulovatelným, od napájecí sítě neodděleným zdrojem střídavého napětí v rozsahu <5 ÷ 230 V s maximálním odběrem proudu 3,1 A. Výstup jištěn tavnou pojistkou. Zapnutí zdroje je indikováno podsvětleným vypínačem. výstup zdroje je proveden panelovou zásuvkou 230v. Hodnoty výstupního napětí a proudu jsou zobrazeny na analogových měřících přístrojích. Transformátor je dostatečně dimenzován pro trvalou dodávku maximálního výkonu do zátěže. Síťový přívod je proveden oddělitelně.

Popis funkce:

Po zapnutí síťového vypínače se rozsvítí kontrolka na vypínači. Ovládacím knoflíkem výstupního napětí se nastavuje požadované výstupní napětí pomocí voltmetru. Ampérmetr ukazuje hodnotu odebíraného proudu z jednofázového autotransformátoru.
